แคตตาล็อก

รายการสินค้า

ตารางขนาดและน้ำหนักของสินค้าทุกรายการ พร้อมมาตรฐานอุตสาหกรรม

เหล็กรูปพรรณ

H-Beam, I-Beam, Wide Flange, เหล็กฉาก, รางน้ำ, ตัว C — มีทั้งเหล็กดำและชุบซิงค์

เหล็ก H-Beam (H-Section)

มาตรฐาน: มอก. • JIS • ASTM — เหล็ก H-Beam ทั้งเหล็กดำและชุบฮอทดิพกัลวาไนซ์

Nominal (mm)	H (mm)	B (mm)	t1 (mm)	t2 (mm)	Weight (kg/m)
100x100	100	100	6.0	8.0	17.2
125x125	125	125	6.5	9.0	23.8
150x150	150	150	7.0	10.0	31.5
175x175	175	175	7.5	11.0	40.2
200x200	200	200	8.0	12.0	49.9
250x250	250	250	9.0	14.0	71.8
300x300	300	300	10.0	15.0	94.0

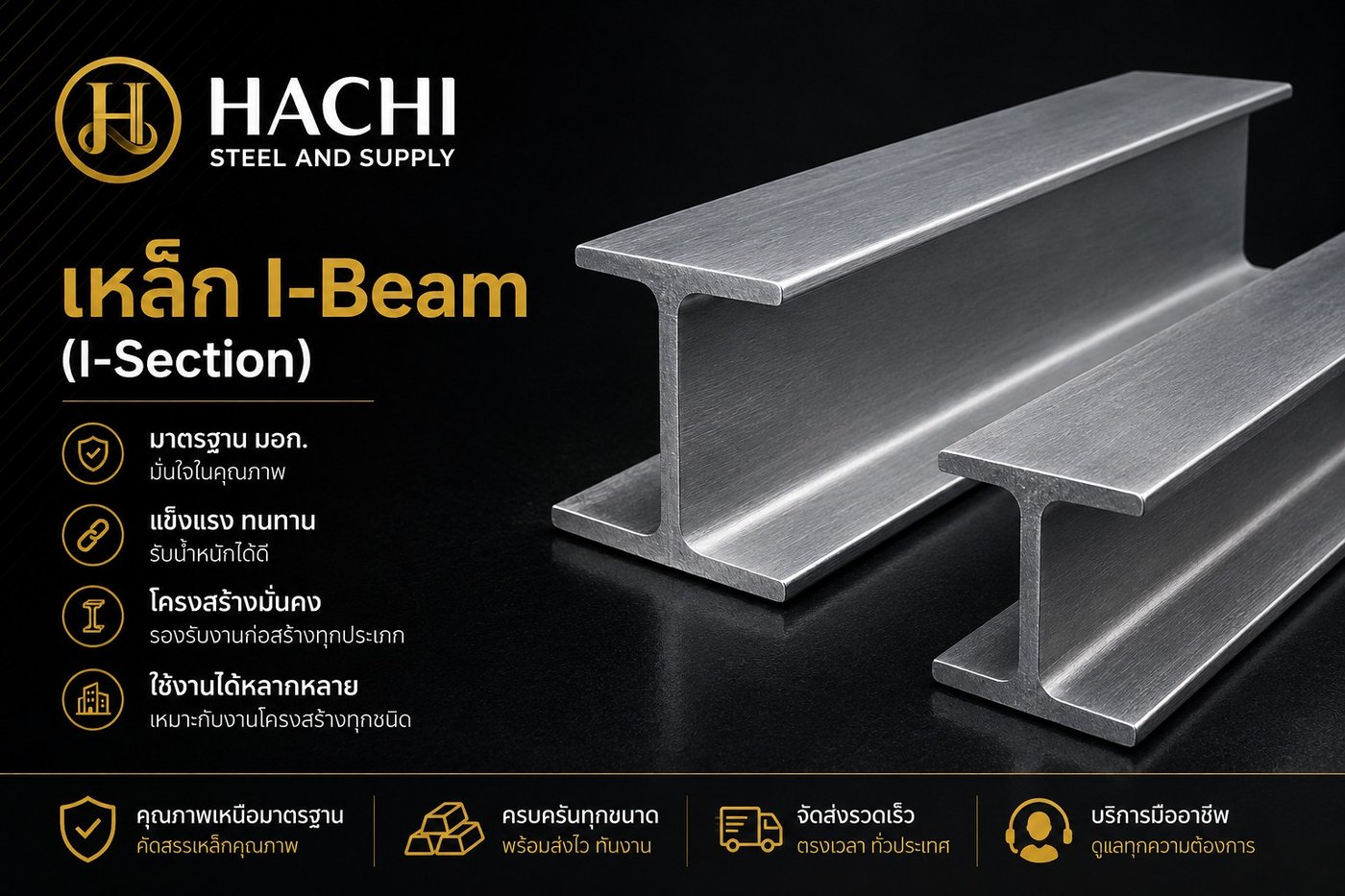

เหล็ก I-Beam (I-Section)

มาตรฐาน: มอก. • JIS • ASTM — เหล็ก I-Beam ทั้งเหล็กดำและชุบฮอทดิพกัลวาไนซ์

H x B (mm)	t1 (mm)	t2 (mm)	Area (cm²)	Weight (kg/m)
150x75	5.5	9.5	21.83	17.1
150x125	8.5	14.0	46.15	36.2
180x100	6.0	10.0	30.06	23.6
200x100	7.0	10.0	33.06	26.0
200x150	9.0	16.0	64.16	50.4
250x125	7.5	12.5	48.79	38.3
250x125 (heavy)	10.0	19.0	70.73	55.5
300x150	8.0	13.0	61.58	48.3
350x150	9.0	15.0	74.58	58.5
400x150	10.0	18.0	91.73	72.0

เหล็กราง C / Channel

มาตรฐาน: มอก. • JIS • ASTM — เหล็กรางน้ำ ทั้งเหล็กดำและชุบฮอทดิพกัลวาไนซ์

H x B (mm)	t1 (mm)	t2 (mm)	r1 (mm)	r2 (mm)	Area (cm²)	Weight (kg/m)
75x40	5.0	7.0	8.0	4.0	8.818	6.92
100x50	5.0	7.5	8.0	4.0	11.92	9.36
125x65	6.0	8.0	8.0	4.0	17.11	13.4
150x75	6.5	10.0	10.0	5.0	23.71	18.6
150x75	9.0	12.5	15.0	7.5	30.59	24.0
180x75	7.0	10.5	11.0	5.5	27.2	21.4
200x80	7.5	11.0	12.0	6.0	31.33	24.6
200x90	8.0	13.5	14.0	7.0	38.65	30.3
250x90	9.0	13.0	14.0	7.0	44.07	34.6
250x90	11.0	14.5	17.0	8.5	51.17	40.2
300x90	9.0	13.0	14.0	7.0	48.57	38.1
300x90	10.0	15.5	19.0	9.5	55.74	43.8
300x90	12.0	16.0	19.0	9.5	61.9	48.6
380x100	10.5	16.0	18.0	9.0	63.39	54.5
380x100	13.0	16.5	18.0	9.0	78.96	62.0
380x100	13.0	20.0	24.0	12.0	85.71	67.3

เหล็กตัว C เบา (Lip Channel)

มาตรฐาน: มอก. • JIS • ASTM — เหล็กตัว C เบา cold-formed ทั้งเหล็กดำและชุบกัลวาไนซ์

H x A x C (mm)	t (mm)	Weight (kg/m)
250x75x25	4.5	14.9
200x75x25	4.5	13.1
200x75x25	4.0	11.7
200x75x25	3.2	9.52
200x75x20	4.5	12.7
200x75x20	4.0	11.4
200x75x20	3.2	9.27
150x75x25	4.5	11.3
150x75x25	4.0	10.2
150x75x25	3.2	8.27
150x75x20	4.5	11.0
150x75x20	4.0	9.85
150x75x20	3.2	8.01
150x65x20	4.0	9.22
150x65x20	3.2	7.51
150x65x20	2.3	5.5
150x50x20	4.5	9.2
150x50x20	3.2	6.76
150x50x20	2.3	4.96
125x50x20	4.5	8.32
125x50x20	4.0	7.5
125x50x20	3.2	6.13
125x50x20	2.3	4.51
100x50x20	4.5	7.43
100x50x20	4.0	6.71
100x50x20	3.2	5.5
100x50x20	2.8	4.87
100x50x20	2.3	4.06
100x50x20	2.0	3.56
100x50x20	1.6	2.88
75x45x15	2.3	3.25
75x45x15	2.0	2.86
75x45x15	1.6	2.32
75x35x15	2.3	2.89
60x30x10	2.3	2.25
60x30x10	2.0	1.99
60x30x10	1.6	1.63

เหล็กฉากเท่า (Equal Angle)

มาตรฐาน: มอก. • JIS • ASTM — เหล็กฉากเท่า ทั้งเหล็กดำและชุบฮอทดิพกัลวาไนซ์

A x B (mm)	t (mm)	Weight (kg/m)
25x25	3.0	1.12
25x25	5.0	1.77
30x30	3.0	1.36
30x30	5.0	2.18
40x40	3.0	1.83
40x40	5.0	2.95
40x40	6.0	3.52
45x45	4.0	2.74
45x45	5.0	3.38
50x50	3.0	2.33
50x50	4.0	3.06
50x50	5.0	3.77
50x50	6.0	4.43
60x60	4.0	3.68
60x60	5.0	4.55
65x65	5.0	5.0
65x65	6.0	5.91
65x65	8.0	7.66
70x70	6.0	6.38
75x75	6.0	6.85
75x75	9.0	9.96
75x75	12.0	13.0
80x80	6.0	7.32
90x90	6.0	8.28
90x90	7.0	9.59
90x90	10.0	13.3
90x90	12.0	15.9
90x90	13.0	17.0
100x100	7.0	10.7
100x100	10.0	14.9
100x100	12.0	17.8
100x100	13.0	19.1
120x120	8.0	14.7
130x130	9.0	17.9
130x130	12.0	23.4
130x130	15.0	28.8
150x150	12.0	27.3
150x150	15.0	33.6
150x150	19.0	41.9
175x175	12.0	31.8
175x175	15.0	39.4
200x200	15.0	45.3
200x200	20.0	59.7
200x200	25.0	73.6
250x250	25.0	93.7
250x250	35.0	128.0

เหล็กแผ่น

เหล็กแผ่นดำ SS400 + แผ่นลายกันลื่น + แผ่นเพลทสำเร็จรูป รับตัดเลเซอร์ตามแบบ

เหล็กแผ่นดำ SS400

มาตรฐาน: มอก. • JIS • ASTM — เหล็กแผ่นดำ SS400 — ตัดตามขนาด รับชุบฮอทดิพกัลวาไนซ์

Thickness (mm)	4×8 ฟุต (kg)	5×10 ฟุต (kg)
3.2	74.7	117.0
4.5	105.0	164.0
5.0	117.0	182.0
6.0	140.0	219.0
7.0	163.0	255.0
8.0	187.0	292.0
9.0	210.0	328.0
10.0	233.0	365.0
12.0	280.0	438.0
15.0	350.0	547.0
16.0	373.0	584.0
19.0	444.0	693.0
22.0	513.0	802.0
25.0	583.0	912.0

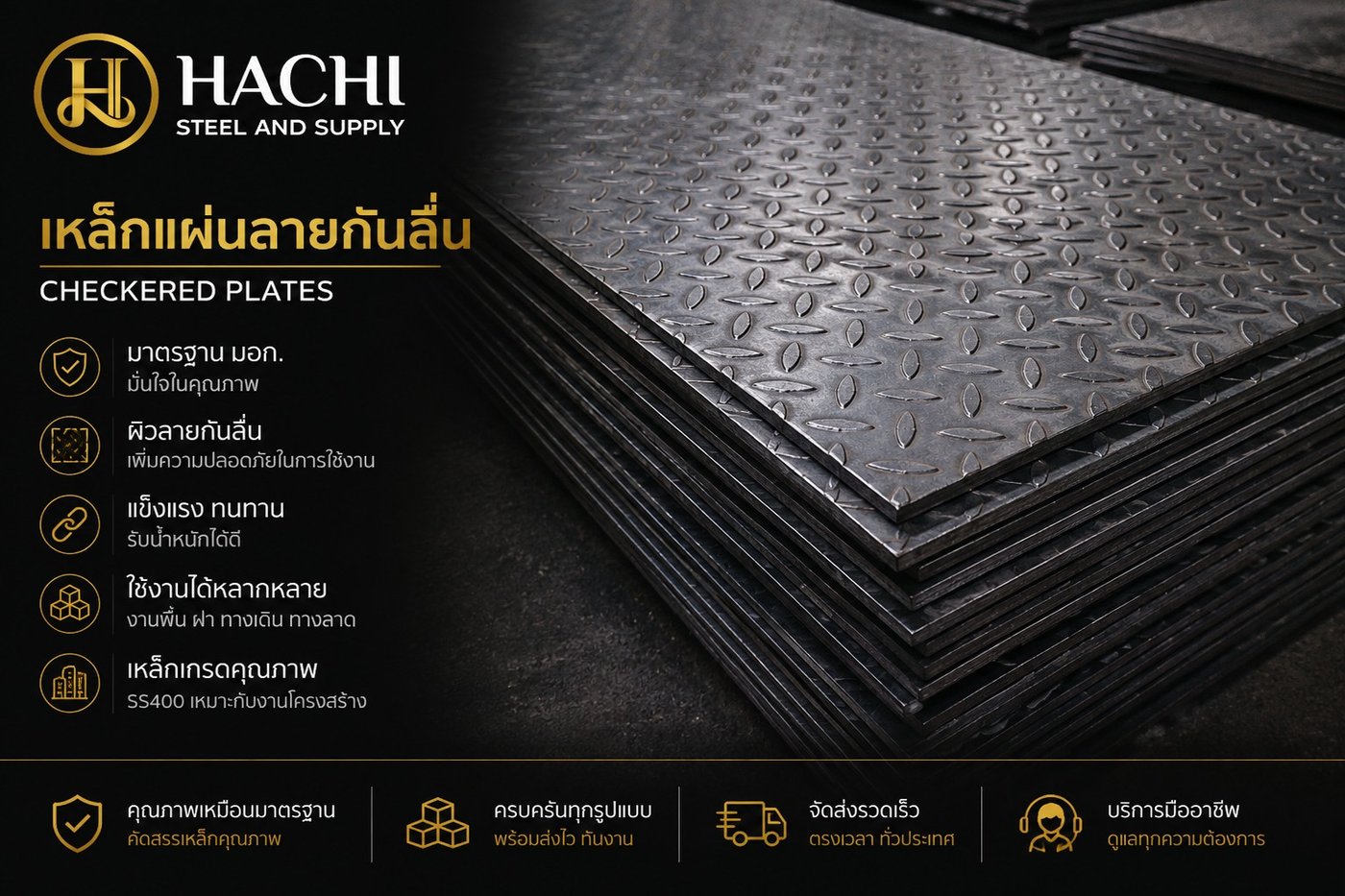

เหล็กแผ่นลายกันลื่น

มาตรฐาน: มอก. • JIS • ASTM — เหล็กแผ่นลาย SS400 — ทั้งเหล็กดำและชุบฮอทดิพกัลวาไนซ์

Thickness (mm)	kg/m²	4×8 ฟุต (kg)	5×10 ฟุต (kg)
2.3	19.73	58.6	—
3.2	26.79	79.6	—
4.5	36.99	110.0	172.0
6.0	48.77	145.0	227.0
8.0	64.47	192.0	299.0
9.0	72.32	215.0	336.0
10.0	80.17	238.0	372.0

เหล็กเส้น

เหล็กเส้นกลม SR24, เหล็กข้ออ้อย SD30/SD40 — มีทั้งเหล็กดำและข้ออ้อยชุบซิงค์

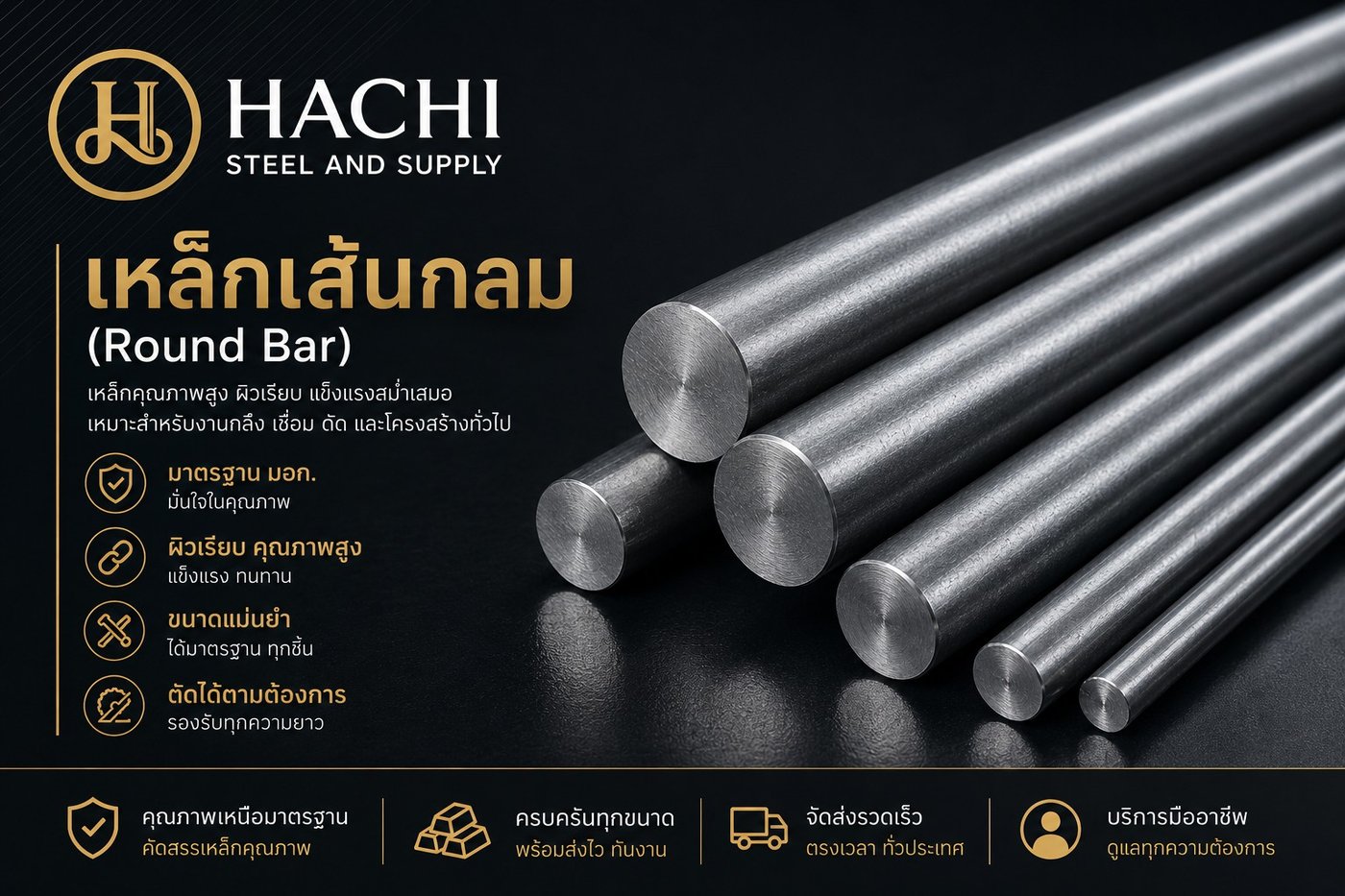

เหล็กเส้นกลม SR24

มาตรฐาน: มอก. • JIS • ASTM — เหล็กเส้นกลม SR24 — ทั้งเหล็กดำและชุบกัลวาไนซ์

Name	Diameter (mm)	Weight (kg/m)	Area (cm²)	Circumference (cm)
RB 6	6.0	0.222	0.283	1.88
RB 9	9.0	0.499	0.636	2.82
RB 12	12.0	0.888	1.131	3.77
RB 15	15.0	1.387	1.767	4.71
RB 19	19.0	2.226	2.835	5.96
RB 25	25.0	3.853	4.909	7.85
RB 28	28.0	4.834	6.158	8.79

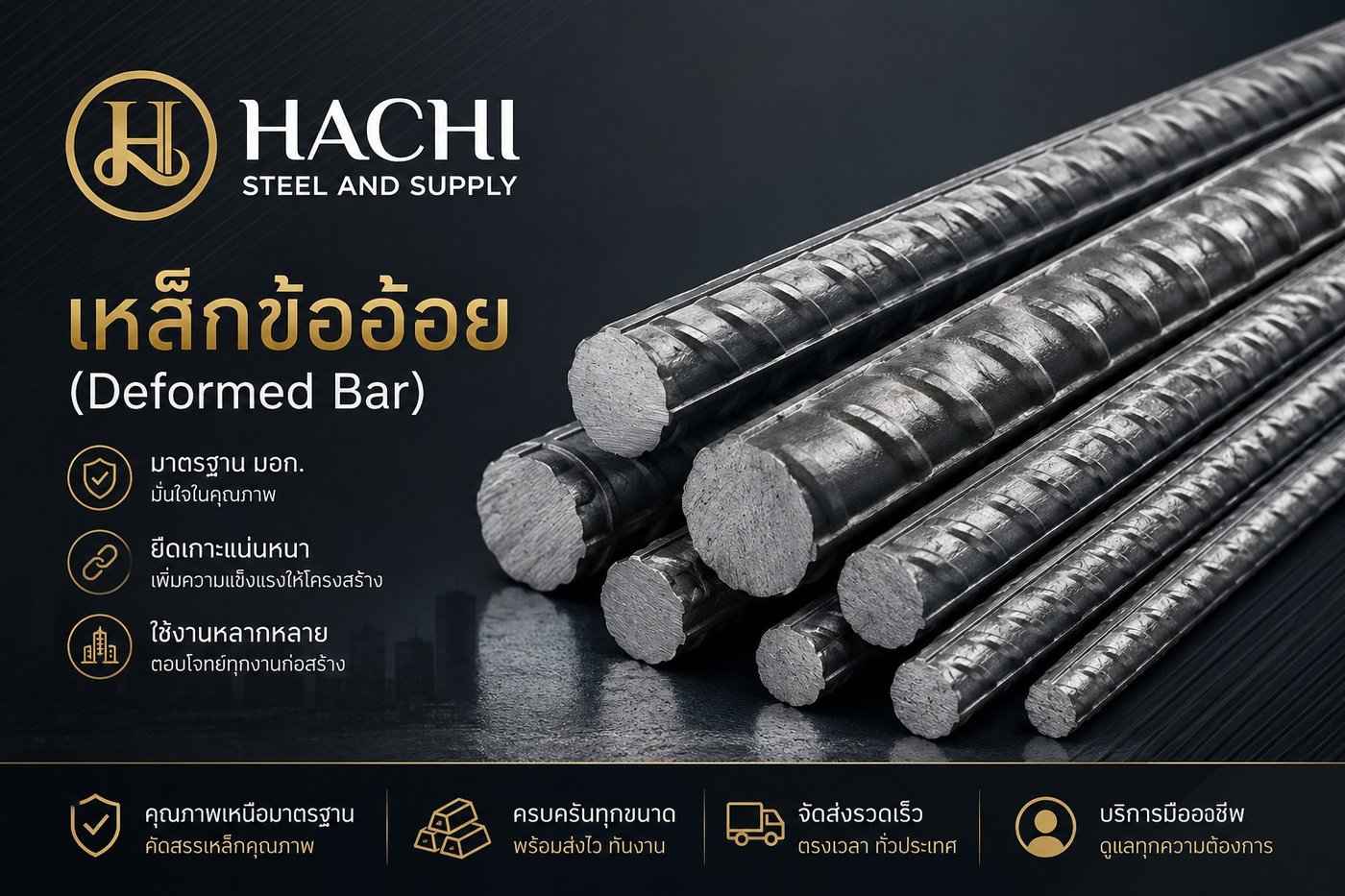

เหล็กข้ออ้อย SD30/SD40

มาตรฐาน: มอก. • JIS • ASTM — เหล็กข้ออ้อย SD40 — ทั้งเหล็กดำและชุบฮอทดิพกัลวาไนซ์

Name	Diameter (mm)	Weight (kg/m)
DB 10	10.0	0.616
DB 12	12.0	0.888
DB 16	16.0	1.578
DB 20	20.0	2.466
DB 22	22.0	2.984
DB 25	25.0	3.853
DB 28	28.0	4.834
DB 32	32.0	6.313
DB 36	36.0	7.99
DB 40	40.0	9.865

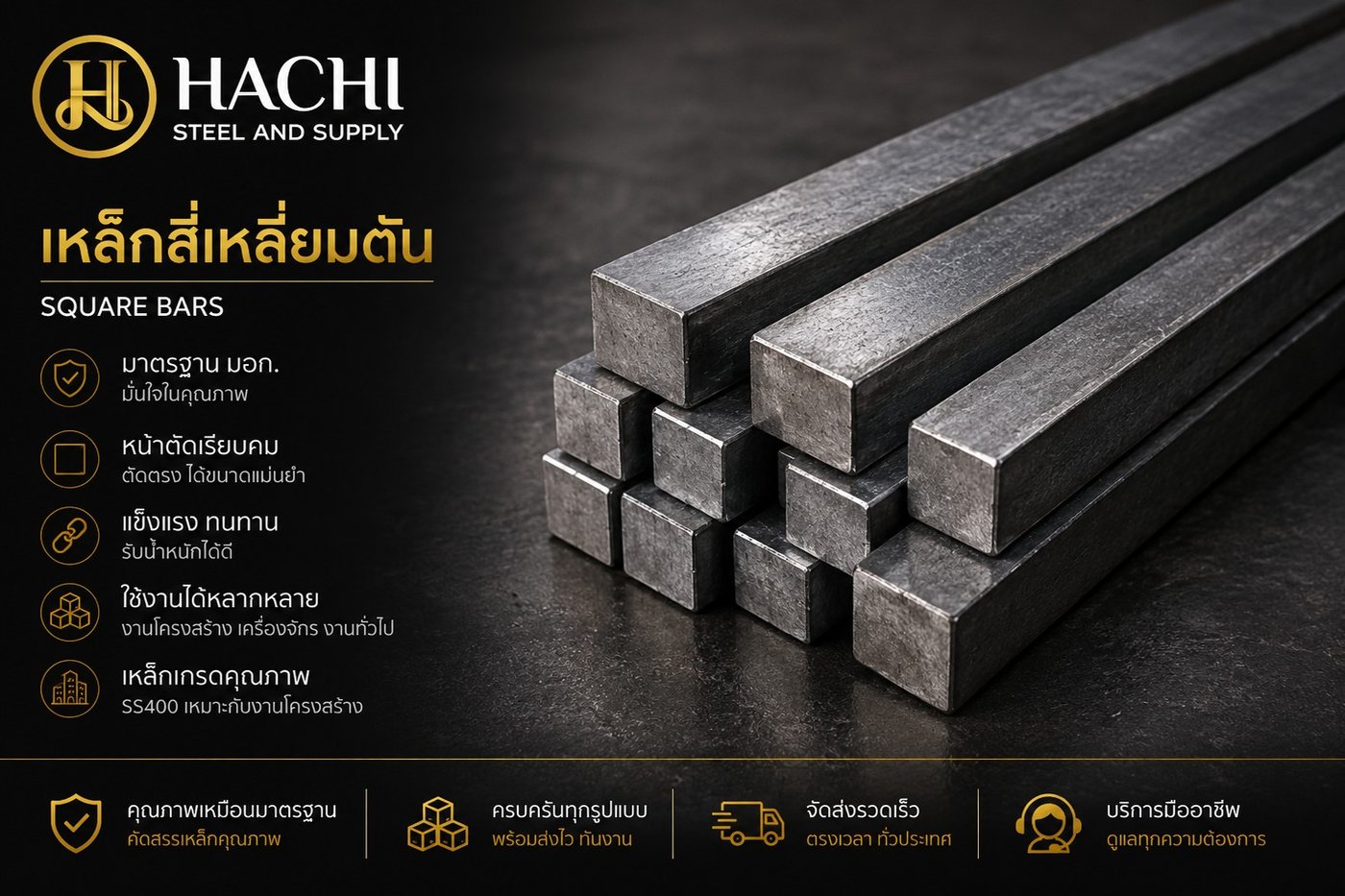

เหล็กสี่เหลี่ยมตัน

มาตรฐาน: มอก. • JIS • ASTM — เหล็กสี่เหลี่ยมตัน (Hot Rolled) — ระบุความหนาที่ต้องการ

Size	lb/ft	kg/m
3/8"	0.2125	0.316
1/2"	0.4718	0.711
5/8"	0.85	1.265
3/4"	1.3281	1.977
7/8"	1.9125	2.846
1"	3.4	5.06
1 1/4"	5.313	7.907
1 1/2"	7.65	11.385
2"	13.6	20.239
2 1/2"	21.25	31.624
3"	30.6	45.538
3 1/2"	41.65	61.982
4"	54.4	80.956
5"	85.0	126.494

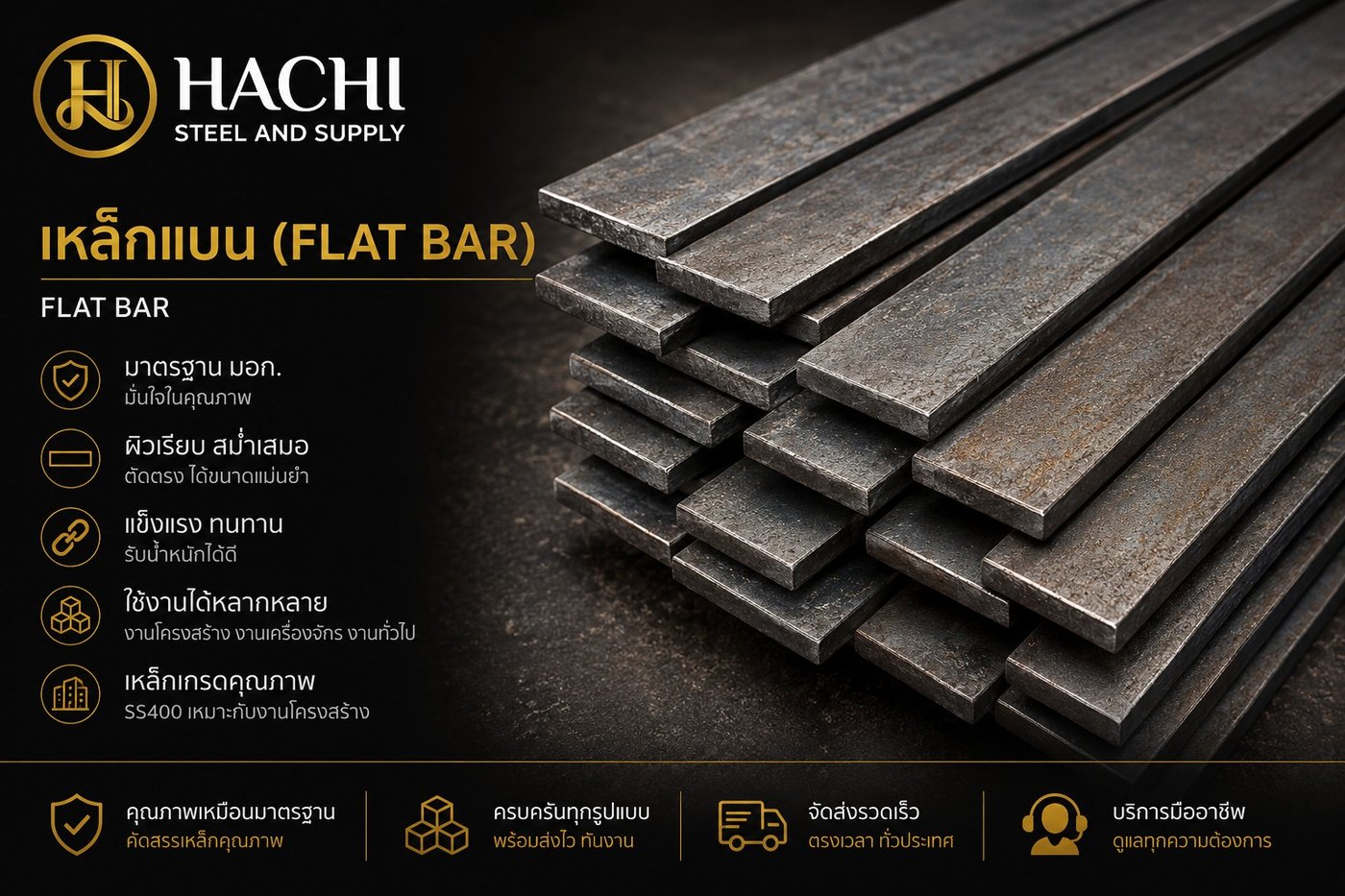

เหล็กแบน (Flat Bar)

มาตรฐาน: มอก. • JIS • ASTM — เหล็กแบน — ทั้งเหล็กดำและชุบฮอทดิพกัลวาไนซ์ ระบุความหนาที่ต้องการ

Width (mm)	ความหนา (mm)	จำนวน	เพิ่ม
25
32
38
44
50
65
75
90
100
125
150
180
200
230
250
280
300

ท่อและเหล็กกล่อง

ท่อกลมโครงสร้าง STK400, ท่อสี่เหลี่ยม STKR400, ท่อแป๊ปประปาคาดน้ำเงิน, ท่อกัลวาไนซ์

ท่อกลมโครงสร้าง STK400

มาตรฐาน: มอก. • JIS • ASTM — ท่อกลม STK400 — ทั้งเหล็กดำและชุบกัลวาไนซ์ ระบุความหนาที่ต้องการ

DN (in.)	OD (mm)	ความหนา (mm)	จำนวน	เพิ่ม
1/2" (15)	21.7
3/4" (20)	27.2
1" (25)	34.0
1 1/4" (32)	42.7
1 1/2" (40)	48.6
2" (50)	60.5
2 1/2" (65)	76.3
3" (80)	89.1
3 1/2" (90)	101.6
4" (100)	114.3
5" (125)	139.8
6" (150)	165.2
8" (200)	216.3

ท่อสี่เหลี่ยมจัตุรัส STKR400

มาตรฐาน: มอก. • JIS • ASTM — ท่อสี่เหลี่ยมจัตุรัส STKR400 — ทั้งเหล็กดำและชุบกัลวาไนซ์

Size (mm)	t (mm)	Weight (kg/m)
25x25	2.0	1.36
25x25	2.3	1.53
25x25	2.6	1.65
25x25	3.2	1.91
32x32	2.3	2.04
32x32	3.2	2.69
38x38	2.3	2.47
38x38	3.2	3.29
50x50	1.6	2.38
50x50	2.0	2.91
50x50	2.3	3.34
50x50	3.2	4.5
50x50	3.6	4.9
50x50	4.0	5.35
50x50	5.0	6.39
75x75	2.3	5.14
75x75	3.2	7.01
75x75	4.0	8.59
75x75	4.5	9.55
100x100	2.3	6.95
100x100	3.2	9.52
100x100	4.0	11.7
100x100	4.5	13.1
100x100	6.0	17.0
125x125	3.2	12.0
125x125	4.5	16.6
125x125	5.0	18.3
125x125	6.0	21.7
150x150	4.5	20.1
150x150	5.0	22.3
150x150	6.0	26.4
150x150	6.3	27.4

ท่อสี่เหลี่ยมผืนผ้า STKR400

มาตรฐาน: มอก. • JIS • ASTM — ท่อสี่เหลี่ยมผืนผ้า STKR400 — ทั้งเหล็กดำและชุบกัลวาไนซ์

Size (mm)	t (mm)	Weight (kg/m)
50x25	2.0	2.12
50x25	2.3	2.44
50x25	3.2	3.24
50x25	3.6	3.48
75x38	2.3	3.81
75x38	3.2	5.15
75x45	1.6	2.88
75x45	2.3	4.06
75x45	3.2	5.5
100x50	2.0	4.48
100x50	2.3	5.14
100x50	3.2	7.01
100x50	3.6	7.72
100x50	4.0	8.59
100x50	4.5	9.55
125x75	2.3	6.95
125x75	3.2	9.52
125x75	4.0	11.7
125x75	4.5	13.1
125x75	6.0	17.0
150x50	3.2	9.63
150x50	4.5	13.5
150x50	6.3	18.77
200x100	4.5	20.1
200x100	6.0	26.4
200x100	6.3	27.4
